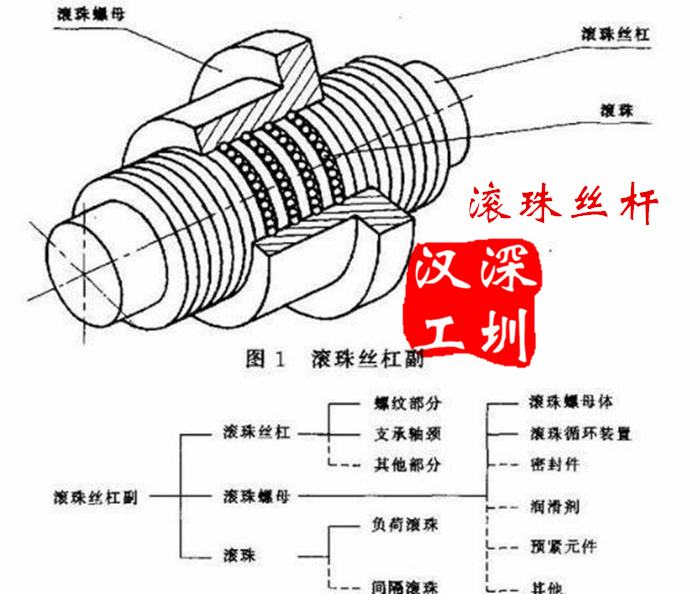

上銀HIWIN滾珠絲桿的循環方式

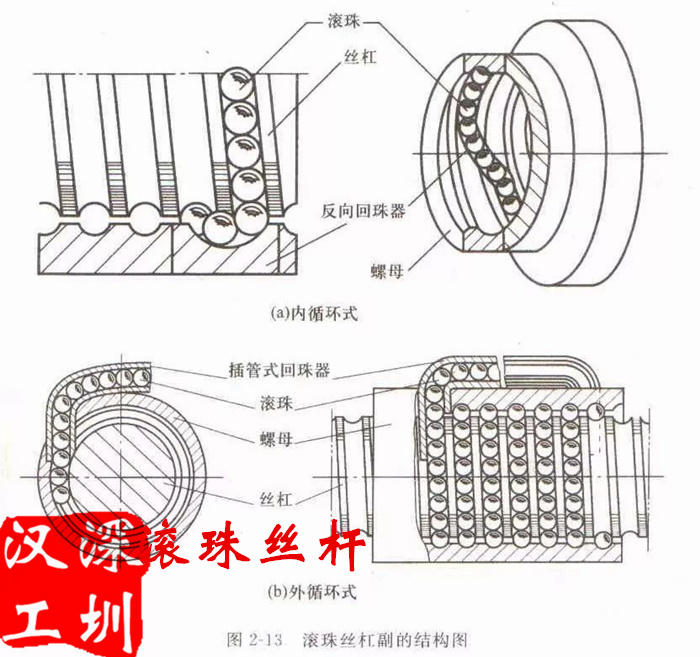

1、 外循環：外循環是滾珠在循環過程結束后通過螺母外表面的螺旋槽或插管返回絲杠螺母間重新進入循環。
外循環滾珠絲杠螺母副按滾珠循環時的返回方式主要有端蓋式、插管式和螺旋槽式。 常用外循環方式:A端蓋式；B插管式； 端蓋式，在螺母上加工一縱向孔，作為滾珠的回程通道，螺母兩端的蓋板上開有滾珠的回程口，滾珠由此進入回程管，形成循環。插管式，它用彎管作為返回管道，這種結構工藝性好，但是由于管道突出螺母體外，徑向尺寸較大。螺旋槽式，它是在螺母外圓上銑出螺旋槽，槽的兩端鉆出通孔并與螺紋滾道相切，形成返回通道，這種結構比插管式結構徑向尺寸小，但制造較復雜。外循環滾珠絲杠外循環結構和制造工藝簡單，使用廣泛。其缺點是滾道接縫處很難做得平滑，影響滾珠滾道的平穩性。
2、 內循環：內循環均采用反向器實現hiwin滾珠絲杠的滾珠循環，反向器有兩種類型。
A、圓柱凸鍵反向器，它的圓柱部分嵌入螺母內，端部開有反向槽2。反向槽靠圓柱外圓面及其上端的圓鍵1定位，以保證對準螺紋滾道方向。
B、扁圓鑲塊反向器，反向器為一般圓頭平鍵鑲塊，鑲塊嵌入螺母的切槽中，其端部開有反向槽3，用鑲塊的外輪廓定位。兩種反向器比較，后者尺寸較小，從而減小了螺母的徑向尺寸及縮短了軸向尺寸。
